GOST 12820-80 Flange

GOST 12820-80 Flange ຂອງພວກເຮົາແມ່ນຜະລິດໂດຍອີງໃສ່ສອງລະບົບມາດຕະຖານ GOST ຫຼັກ, ປະກອບເປັນລະບົບເຕັກນິກທີ່ສົມບູນທີ່ເຫມາະສົມກັບທັງສອງແບບດັ້ງເດີມຂອງລັດເຊຍແລະການຜະລິດຕໍ່ໄປ, ຂໍ້ມູນສະເພາະທໍ່:

1. GOST 12820-80: ມາດຕະຖານຄລາສສິກໂດຍສະເພາະສໍາລັບແຜ່ນເຫຼັກທີ່ມີຄວາມກົດດັນຂະຫນາດກາງແລະຕ່ໍາ, ເຫມາະສໍາລັບ PN 0.1-2.5MPa, DN10-1600, ຕົ້ນຕໍມີອຸປະກອນຜະນຶກ RF / FF ພື້ນຜິວ, ນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນທໍ່ນ້ໍາທົ່ວໄປແລະອຸດສາຫະກໍາທົ່ວໄປ.

2. GOST 33259-2015: ມາດຕະຖານຕົ້ນສະບັບສາກົນໃຫມ່ທົດແທນມາດຕະຖານເກົ່າ, ກວມເອົາລະດັບຄວາມກົດດັນທັງຫມົດ (PN1-250) ແລະປະເພດ flange ທັງຫມົດລວມທັງ slip-on, ຄໍເຊື່ອມ, flange ວ່າງ, ແລະ flange ຕາບອດ, ຕອບສະຫນອງຄວາມຕ້ອງການຂອງໂຄງການທີ່ມີຄວາມກົດດັນສູງແລະຄວາມຫລາກຫລາຍ.

ຕົວກໍານົດການຜະລິດຕະພັນຫຼັກ

1. ລະດັບຄວາມກົດດັນແລະເສັ້ນຜ່າສູນກາງ

- Nominal Pressure (PN): 6 ລະດັບ (PN0.1, 0.25, 0.6, 1, 1.6, 2.5), ກວມເອົາສະພາບການເຮັດວຽກຈາກ 0.1 ຫາ 2.5 MPa.

- Nominal Diameter (DN): DN10–1600 (½"–64"), ກົງ​ກັບ​ສະ​ເພາະ​ທໍ່​ອຸດ​ສາ​ຫະ​ກໍາ​ຫຼັກ​.

2. ປະເພດການຜະນຶກດ້ານ

- ປະເພດມາດຕະຖານ: RF (ຍົກໃບຫນ້າ, ປະເພດ 02) ມີສາຍນ້ໍາ, roughness Ra≤3.2μm; FF (Flat Face, Type 01) flush with the flange plane.

- ປະເພດທາງເລືອກ: MFM (ຫນ້າເພີ່ມຂຶ້ນ), TG (Longue & Groove), ເຫມາະສໍາລັບສະພາບແວດລ້ອມທີ່ມີຄວາມກົດດັນສູງ / corrosive.

3. ການເລືອກວັດສະດຸ

ໃຊ້ມາດຕະຖານລັດເຊຍຕົ້ນຕໍແລະອຸປະກອນການທຽບເທົ່າສາກົນ, ປະຕິບັດຕາມມາດຕະຖານ GOST 12816-80:

- ສະແຕນເລດ: 08X18H10 (304), 10X17H13M2T (316L), 12X18H10T (321);

- ເຫຼັກກາກບອນ: St20, St35; ເຫຼັກໂລຫະປະສົມຕ່ໍາ: 16Mn.

ການຜະລິດແລະການຮັບປະກັນຄຸນນະພາບ

1. ການຄວບຄຸມການຜະລິດ

- ຄວາມຖືກຕ້ອງຂອງມິຕິລະດັບ, ລວມທັງເສັ້ນຜ່າກາງນອກ, ເສັ້ນຜ່າກາງພາຍໃນ, ໄລຍະຫ່າງສູນກາງຂຸມ bolt, ຄວາມຫນາ, ແລະຄວາມສູງຂອງພື້ນຜິວຜະນຶກ, ຍຶດຫມັ້ນຢ່າງເຂັ້ມງວດກັບຕາຕະລາງມາດຕະຖານ;

- ກ້າວຫນ້າທາງດ້ານ CNC machining ແລະ forging ຂະບວນການຮັບປະກັນປະສິດທິພາບຜະລິດຕະພັນທີ່ຫມັ້ນຄົງແລະຄວາມສອດຄ່ອງສູງ.

2. ການກວດກາຄຸນນະພາບ

- ການ​ກວດ​ກາ​ລາຍ​ການ​ຢ່າງ​ເຕັມ​ທີ່​: ການ​ກວດ​ກາ​ຕາ​, ການ​ວັດ​ແທກ​ມິ​ຕິ​ລະ​ພາບ​, ແລະ 1.5 ເທົ່າ​ຂອງ​ການ​ທົດ​ສອບ hydrostatic ຄວາມ​ກົດ​ດັນ​ນາມ​;

- ການຢັ້ງຢືນຄົບຖ້ວນສົມບູນ: ໃບຢັ້ງຢືນວັດສະດຸ GOST, ການຢັ້ງຢືນ EAC, ແລະບົດລາຍງານການກວດກາຄຸນນະພາບແມ່ນສະຫນອງໃຫ້ແຕ່ລະຊຸດ.

Flange Type Coverage:

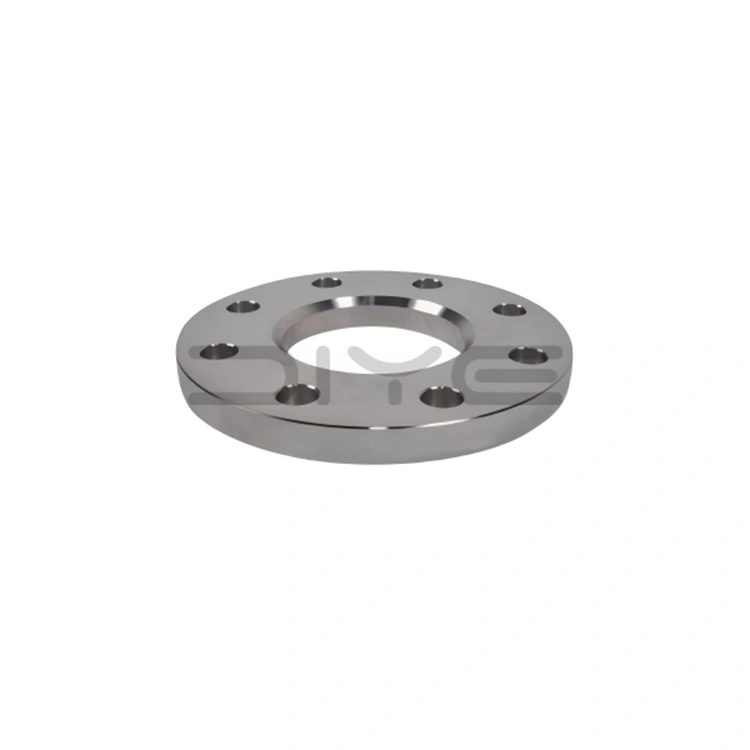

1. 01: Flat-face flange (PL, GOST 12820-80 core type)

2. 02: Socket flange (SO)

3. 03: ແປນວ່າງ (LJ)

4. 04: Loose butt flange (LJ)

5. 05: Butt flange (WN, ສອດຄ່ອງກັບ GOST 12821-80)

6. 06: Blind flange (BL)

ການປັບແຕ່ງ ແລະບໍລິການສະຫນັບສະຫນູນ:

1. ການປັບແຕ່ງທີ່ບໍ່ໄດ້ມາດຕະຖານ: ຂະຫນາດ, ວັດສະດຸ, ແລະພື້ນຜິວຜະນຶກສາມາດຖືກປັບແຕ່ງຕາມຮູບແຕ້ມຂອງໂຄງການ;

2. ການສະຫນອງແບບຢຸດດຽວ: ສະຫນອງການຈັບຄູ່ GOST fasteners ແລະປະທັບຕາ, ເຮັດໃຫ້ຂະບວນການຈັດຊື້ງ່າຍຂຶ້ນແລະຮັບປະກັນຄວາມເຂົ້າກັນໄດ້;

3. ການປັບຕົວຂອງຕະຫຼາດ: ຜະລິດຕະພັນປະຕິບັດຕາມມາດຕະຖານຕະຫຼາດລັດເຊຍແລະ CIS ຢ່າງສົມບູນ, ເຫມາະສົມກັບໂຄງການໄລຍະຍາວແລະການຮ່ວມມືດ້ານການຄ້າຕ່າງປະເທດ.

DIYE VALVE GOST 12820-80 Flange ປະສົມປະສານການຜະລິດແບບມືອາຊີບ, ການປະຕິບັດຕາມມາດຕະຖານແລະຄຸນນະພາບທີ່ເຊື່ອຖືໄດ້, ເຮັດໃຫ້ມັນເປັນຜະລິດຕະພັນທີ່ຕ້ອງການສໍາລັບການເຊື່ອມຕໍ່ທໍ່ທີ່ມີຄວາມກົດດັນຕ່ໍາແລະຂະຫນາດກາງໃນຕະຫຼາດລັດເຊຍ, CIS, ແລະອາຊີກາງ. ພວກເຮົາປະຕິບັດຕາມຫຼັກການຂອງຄຸນນະພາບທໍາອິດແລະລູກຄ້າສໍາຄັນທີ່ສຸດ, ສະຫນອງການສະຫນອງທີ່ຫມັ້ນຄົງແລະສະຫນັບສະຫນູນດ້ານວິຊາການກັບຄູ່ຮ່ວມງານທົ່ວໂລກຂອງພວກເຮົາ.

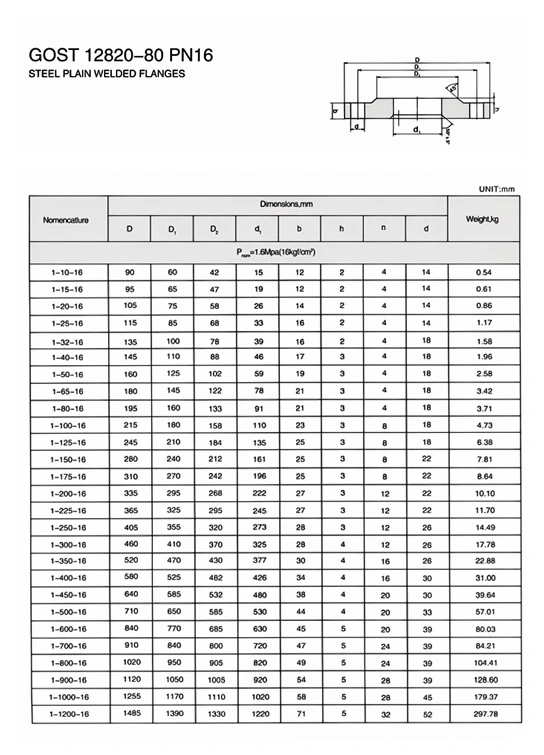

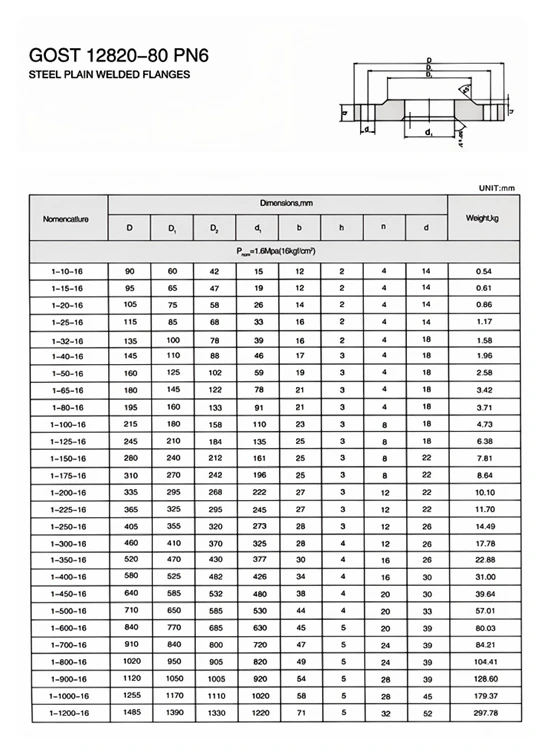

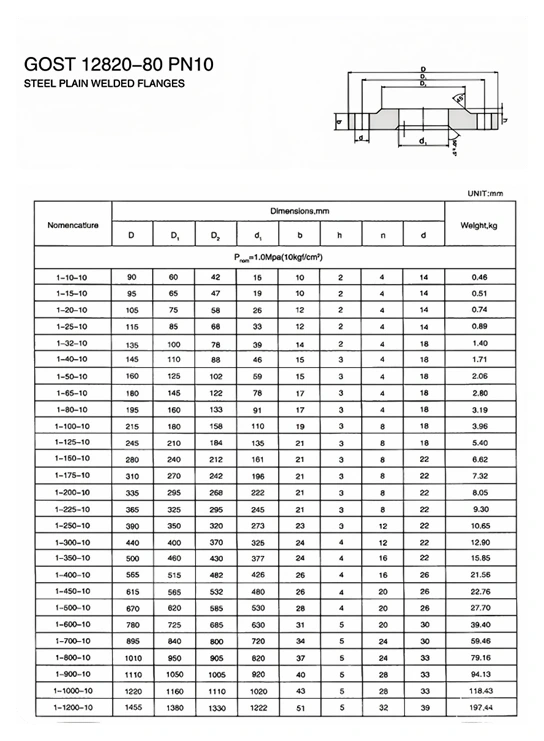

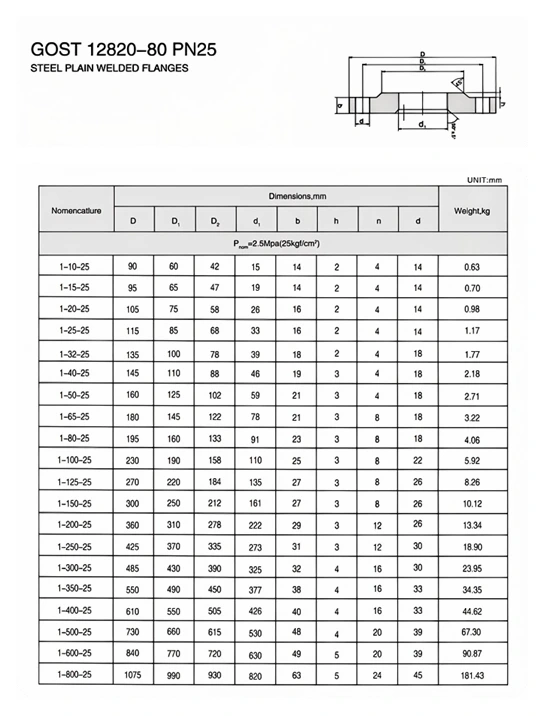

ຂໍ້ມູນຈໍາເພາະ

FAQs

Q: ມາດຕະຖານຫຼັກທົ່ວໄປສໍາລັບ GOST 12820-80 Flanges ແມ່ນຫຍັງ?

A: GOST 12820-80 ເປັນມາດຕະຖານເກົ່າຄລາສສິກ, ຊ່ຽວຊານໃນຄວາມດັນກາງແລະຕ່ໍາ flanges slip-on ເຫຼັກກ້າ; GOST 33259-2015 ເປັນສະບັບໃຫມ່ຂອງມາດຕະຖານຕົ້ນສະບັບທົ່ວໄປ, ຢ່າງເຕັມສ່ວນທົດແທນລະບົບເກົ່າ, ກວມເອົາລະດັບຄວາມກົດດັນແລະທຸກປະເພດຂອງ flanges, ແລະ docking ກັບວິສາຫະກິດລັດເຊຍທີ່ທັນສະໄຫມແລະໂຄງການຢັ້ງຢືນ EAC.

ຖາມ: ສອງມາດຕະຖານສາມາດຖືກທົດແທນແລະ docked ກັບກັນແລະກັນບໍ?

A: ຂະຫນາດທໍາມະດາແມ່ນເຂົ້າກັນໄດ້, ແຕ່ສໍາລັບຄວາມກົດດັນສູງ, ດ້ານການຜະນຶກ, ຄວາມຫນາຂອງກໍາແພງແລະຕົວກໍານົດການ bolt, GOST 33259-2015 ຈະຊະນະ; GOST 12820-80 ສາມາດນໍາໃຊ້ສໍາລັບການບໍາລຸງຮັກສາອຸປະກອນເກົ່າ, ແລະມາດຕະຖານໃຫມ່ 2015 ຕ້ອງໄດ້ຮັບການປະຕິບັດສໍາລັບໂຄງການກໍ່ສ້າງໃຫມ່.

Q: ວິທີການເລືອກລະຫວ່າງ GOST slip-on flanges ແລະ weld neck flanges?

A: GOST 12820-80 flanges slip-on ແມ່ນເຫມາະສົມສໍາລັບອຸນຫະພູມປົກກະຕິ, ຄວາມກົດດັນປານກາງແລະຕ່ໍາ, ການສະຫນອງນ້ໍາທົ່ວໄປແລະທໍ່ລະບາຍນ້ໍາ / ຂະບວນການ; GOST 33259-2015 weld neck flanges ແມ່ນອຸນຫະພູມສູງແລະຄວາມກົດດັນສູງທົນທານຕໍ່, ຕ້ານການສັ່ນສະເທືອນ, ແລະນໍາໃຊ້ສໍາລັບນ້ໍາມັນແລະອາຍແກັສ, ອຸດສາຫະກໍາເຄມີ, ອາຍແກັສຕົ້ນຕໍແລະທໍ່ທີ່ມີຄວາມສ່ຽງສູງອື່ນໆ.

Q: ປະເພດຂອງພື້ນຜິວປະທັບຕາທົ່ວໄປຂອງ GOST 12820-80 Flanges ແມ່ນຫຍັງ?

A: RF (Raised Face, ການນໍາໃຊ້ທົ່ວໄປທີ່ສຸດ), FF (Flat Face), MFM (ຜູ້ຊາຍ-Female Face), TG (Longue ແລະ Groove Face), RJ (Ring Joint Face, ການຕັ້ງຄ່າລະດັບສູງຂອງມາດຕະຖານໃຫມ່, ອຸທິດຕົນເພື່ອອຸນຫະພູມສູງແລະຄວາມກົດດັນສູງປະທັບຕາໂລຫະ).

Q: ທໍ່ໃດແລະ bolts ຖືກຈັບຄູ່ກັບ GOST 12820-80 Flanges?

A: ມັນຖືກຈັບຄູ່ກັບທໍ່ເຫຼັກມາດຕະຖານ GOST ແລະ bolts ແລະແກ່ນພິເສດ GOST. gaskets ໄດ້ຖືກຄັດເລືອກຈາກ gaskets ຢາງມາດຕະຖານ GOST, gaskets ບາດແຜ spiral ແລະ gaskets ວົງໂລຫະ. ຊຸດທີ່ສົມບູນຂອງການຈັບຄູ່ປ້ອງກັນການຮົ່ວໄຫຼ.
