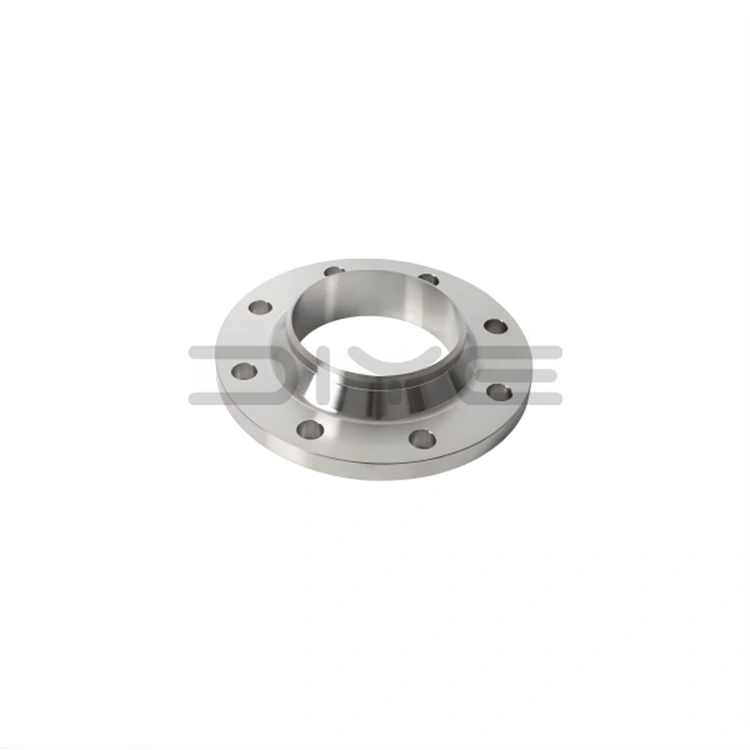

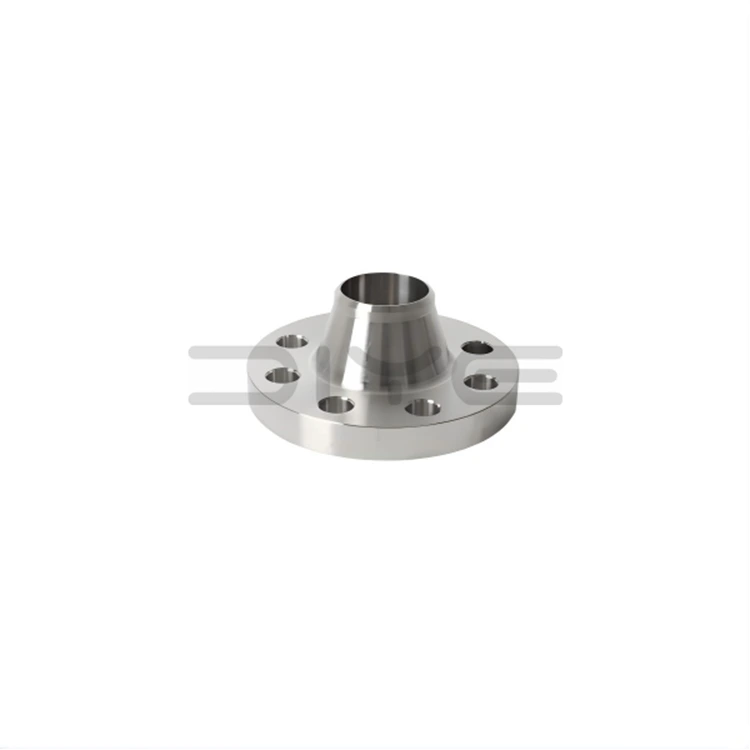

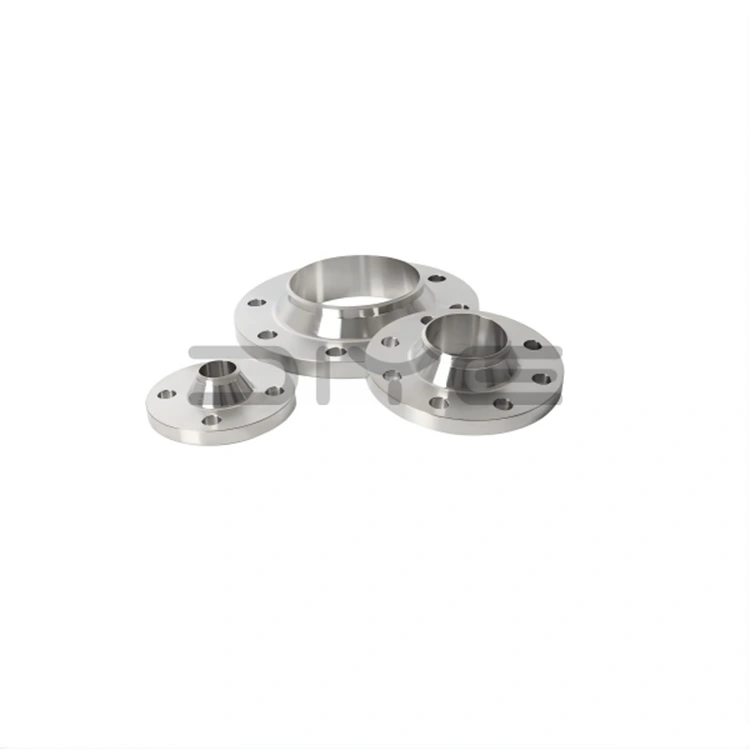

ANSI B16.5 Weld Neck Flange

ທຸກໆ DIYE VALVE ANSI B16.5 Weld Neck Flange ໄດ້ຮັບການທົດສອບຢ່າງເຂັ້ມງວດ, ລວມທັງການກວດກາມິຕິລະດັບ, ການກວດສອບວັດສະດຸ, ການທົດສອບ ultrasonic, ແລະການທົດສອບຄວາມກົດດັນ, ຮັບປະກັນການປະຕິບັດຕາມຢ່າງເຕັມທີ່ຂອງ ANSI B16.5 ແລະມາດຕະຖານຄຸນນະພາບສາກົນ. ຂະບວນການຜະລິດປະສົມປະສານຕາມແນວຕັ້ງຂອງພວກເຮົາ, ຈາກວັດຖຸດິບຈົນເຖິງຜະລິດຕະພັນສໍາເລັດຮູບ, ຮັບປະກັນຄຸນນະພາບຜະລິດຕະພັນທີ່ສອດຄ່ອງ, ການຕິດຕາມ, ແລະການປະຕິບັດທີ່ເຊື່ອຖືໄດ້ໃນຄໍາຮ້ອງສະຫມັກທີ່ສໍາຄັນຕ່າງໆ.

ການອອກແບບແລະໂຄງສ້າງ

1. ການປະຕິບັດຕາມມາດຕະຖານ: ສອດຄ່ອງກັບມາດຕະຖານ ANSI / ASME B16.5 ຢ່າງສົມບູນ, ກວມເອົາລະດັບຄວາມກົດດັນຈາກ 150 ຫາ 2500 ແລະເສັ້ນຜ່າສູນກາງນາມ (NPS) ຈາກ 1/2 ນິ້ວຫາ 24 ນິ້ວ, ສະຫນັບສະຫນູນການອອກແບບທີ່ມີເສັ້ນຜ່າສູນກາງຂະຫນາດໃຫຍ່.

2. Integral Forged Construction: ANSI B16.5 Weld Neck Flanges ມີການອອກແບບຄໍຍາວ, tapered, ສູງ, ມີເສັ້ນໂຄ້ງການຫັນປ່ຽນກ້ຽງ, forged ຈາກວັດສະດຸມາດຕະຖານອາເມລິກາຄຸນນະພາບສູງ, ລວມທັງເຫຼັກກາກບອນ A105, F304 / F316L ສະແຕນເລດ, ແລະເຫຼັກໂລຫະປະສົມ.

3. ດ້ານການປະທັບຕາທີ່ມີຄວາມຊັດເຈນ: ໃບຫນ້າຍົກມາດຕະຖານ (RF), ໃບຫນ້າຮ່ວມກັນ (RJ), ແລະຫນ້າຜິວທີ່ຫຍາບຄາຍ (MFM) ໄດ້ຖືກເຄື່ອງຈັກໂດຍໃຊ້ເຄື່ອງຈັກ CNC ເພື່ອຮັບປະກັນຄວາມຫນາແຫນ້ນຂອງ gasket ແຫນ້ນແລະປະສິດທິພາບທີ່ບໍ່ມີການຮົ່ວໄຫຼ.

4. Butt Weld Connection: ອອກແບບສໍາລັບການເຊື່ອມ butt penetration ຢ່າງເຕັມທີ່ກັບທໍ່, ຮັບປະກັນການໂອນຄວາມກົດດັນ seamless ແລະລົບລ້າງຄວາມເຂັ້ມຂົ້ນຂອງຄວາມກົດດັນຢູ່ລຸ່ມສຸດຂອງ hub ໄດ້.

ຂໍ້ໄດ້ປຽບທີ່ສໍາຄັນ

1. ທົນທານຕໍ່ອຸນຫະພູມແລະຄວາມກົດດັນພິເສດ: ຖືກອອກແບບມາເປັນພິເສດເພື່ອທົນທານຕໍ່ວົງຈອນຄວາມຮ້ອນທີ່ຮຸນແຮງ, ຄວາມກົດດັນສູງ, ການສັ່ນສະເທືອນ, ແລະຄວາມຮ້ອນ creep, ເຫມາະສົມກັບສະພາບແວດລ້ອມການເຮັດວຽກທີ່ຕ້ອງການຫຼາຍທີ່ສຸດ.

2. ການປະທັບຕາທີ່ຫມັ້ນຄົງຢ່າງຖາວອນ: ຂໍ້ຕໍ່ທີ່ເຊື່ອມໂລຫະທີ່ແຂງແຮງແລະພື້ນຜິວຜະນຶກດ້ວຍເຄື່ອງຈັກທີ່ມີຄວາມແມ່ນຍໍາໃຫ້ປະທັບຕາແບບຖາວອນ, ບໍ່ມີການບໍາລຸງຮັກສາ, ສໍາຄັນຕໍ່ສະພາບແວດລ້ອມສື່ທີ່ເປັນອັນຕະລາຍແລະເປັນພິດ.

3. ຄວາມແຂງແກ່ນຂອງໂຄງສ້າງຊັ້ນສູງ: ANSI B16.5 Weld Neck Flanges ການອອກແບບຄໍສູງໃຫ້ຄວາມເຂັ້ມງວດທີ່ດີເລີດ, ທົນທານຕໍ່ການຜິດປົກກະຕິ, ແລະການຕໍ່ຕ້ານຄວາມເມື່ອຍລ້າ, ຮັບປະກັນຊີວິດການບໍລິການທີ່ຍາວນານພາຍໃຕ້ການໂຫຼດຮອບວຽນ.

4. Inspectable ແລະເຊື່ອຖືໄດ້: ການເຊື່ອມໂລຫະ penetration ເຕັມອະນຸຍາດໃຫ້ສໍາລັບການທົດສອບບໍ່ທໍາລາຍ (NDT), ຮັບປະກັນຄຸນນະພາບຜະລິດຕະພັນຕອບສະຫນອງມາດຕະຖານອຸດສາຫະກໍາທີ່ເຂັ້ມງວດ.

5. ຂໍ້ມູນຈໍາເພາະທີ່ສົມບູນແບບແລະການສະຫນອງທີ່ຫມັ້ນຄົງ: ການຜະລິດພາຍໃນຮັບປະກັນສິນຄ້າຄົງຄັງທີ່ພຽງພໍ, ການຈັດສົ່ງທີ່ທັນເວລາ, ແລະຄວາມສາມາດໃນການສະຫນອງຜະລິດຕະພັນທີ່ມີລາຄາຖືກໃຫ້ກັບລູກຄ້າທົ່ວໂລກ.

ຄໍາຮ້ອງສະຫມັກອຸດສາຫະກໍາ

DIYE VALVE ANSI B16.5 Weld Neck Flanges ແມ່ນຜະລິດຕະພັນມາດຕະຖານທີ່ຕ້ອງການສໍາລັບສະຖານະການຄໍາຮ້ອງສະຫມັກທີ່ສໍາຄັນຕໍ່ໄປນີ້:

1. ອຸດສາຫະກຳນ້ຳມັນ ແລະ ອາຍແກັສ: ທໍ່ສົ່ງ, ໂຮງກັ່ນ, ແລະເວທີນອກຝັ່ງ.

2. ອຸດສາຫະກໍາເຄມີ: ລະບົບສື່ມວນຊົນທີ່ມີອຸນຫະພູມສູງ, ຄວາມກົດດັນສູງ, ແລະ corrosive.

3. ອຸດສາຫະກໍາການຜະລິດພະລັງງານ: ທໍ່ໄອນ້ໍາ, ທໍ່ຫມໍ້ນ້ໍາ, ແລະລະບົບການຊ່ວຍເຫຼືອຂອງໂຮງງານໄຟຟ້າ.

4. ເຮືອຄວາມກົດດັນ: ຖັງເກັບຮັກສາ, ເຕົາປະຕິກອນ, ແລະອຸປະກອນຂະບວນການທີ່ຕ້ອງການຄວາມສົມບູນສູງສຸດ.

5. ທໍ່ທີ່ມີຄວາມສົມບູນສູງ: ລະບົບການຂົນສົ່ງຂອງແຫຼວທີ່ຕິດໄຟ, ລະເບີດ, ແລະເປັນພິດສູງ.

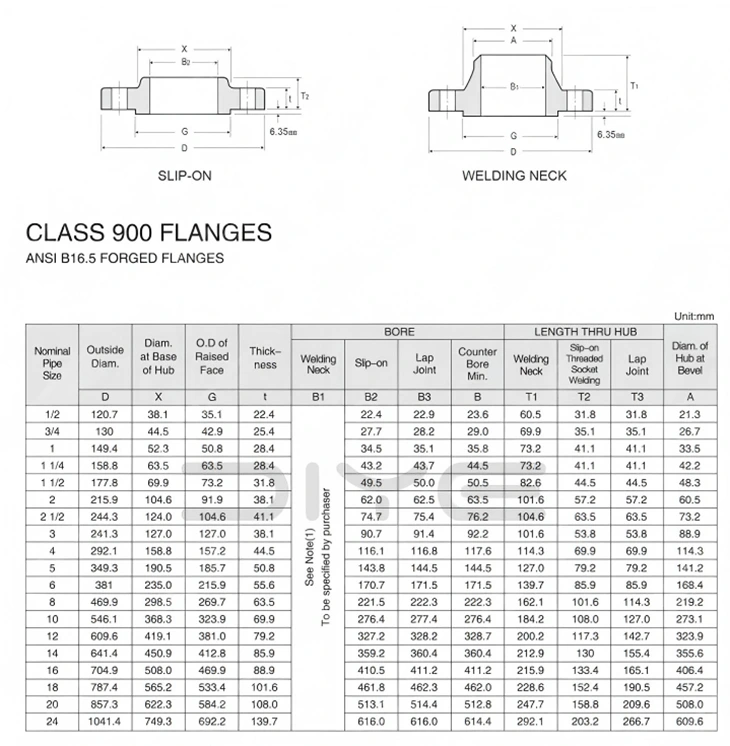

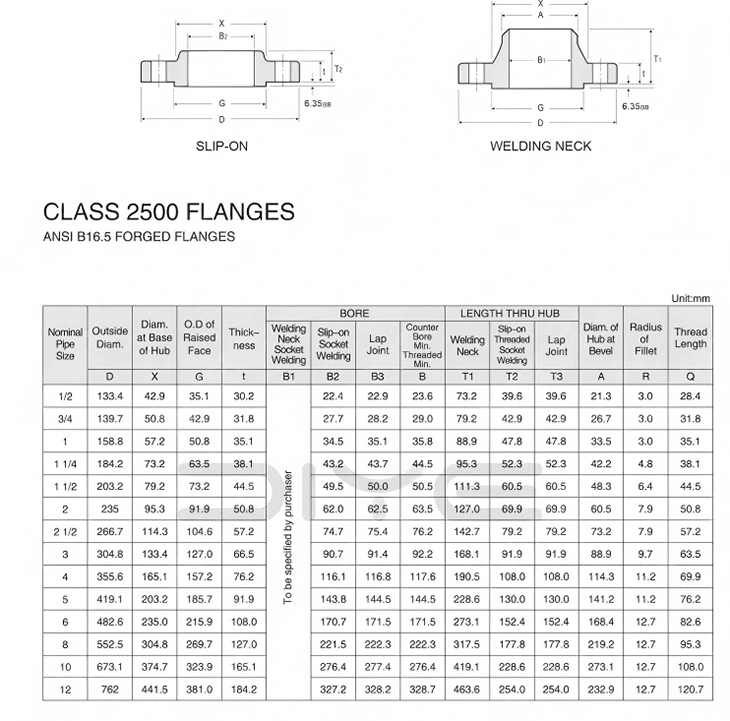

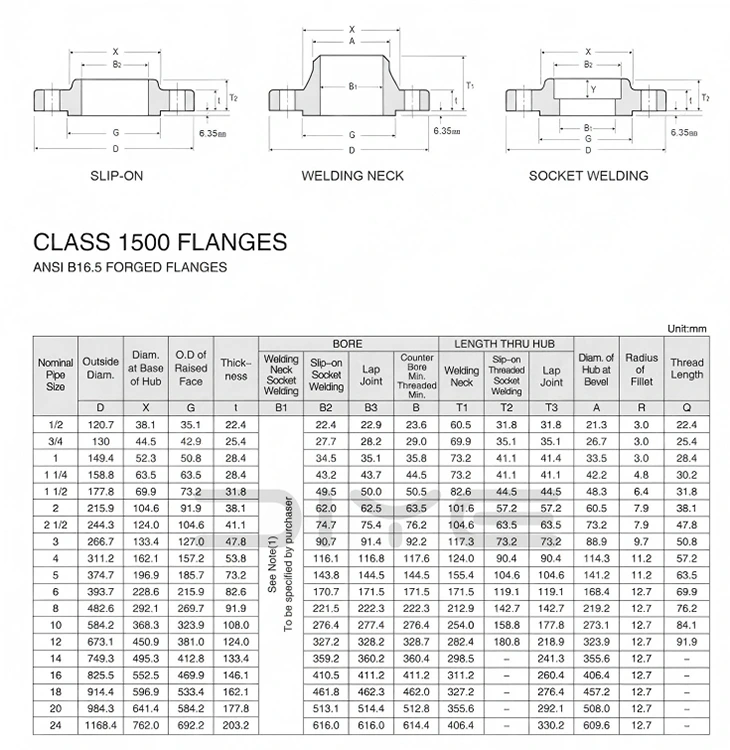

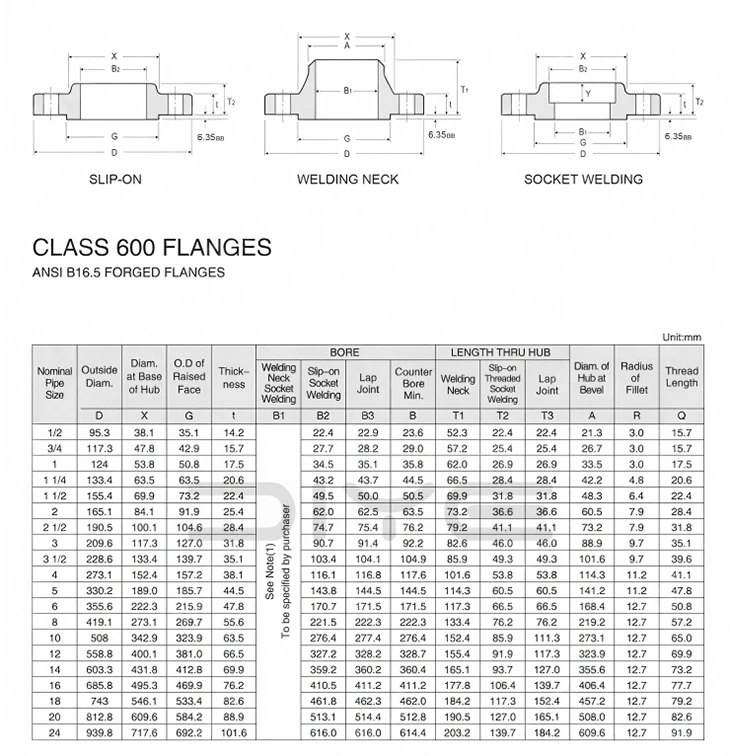

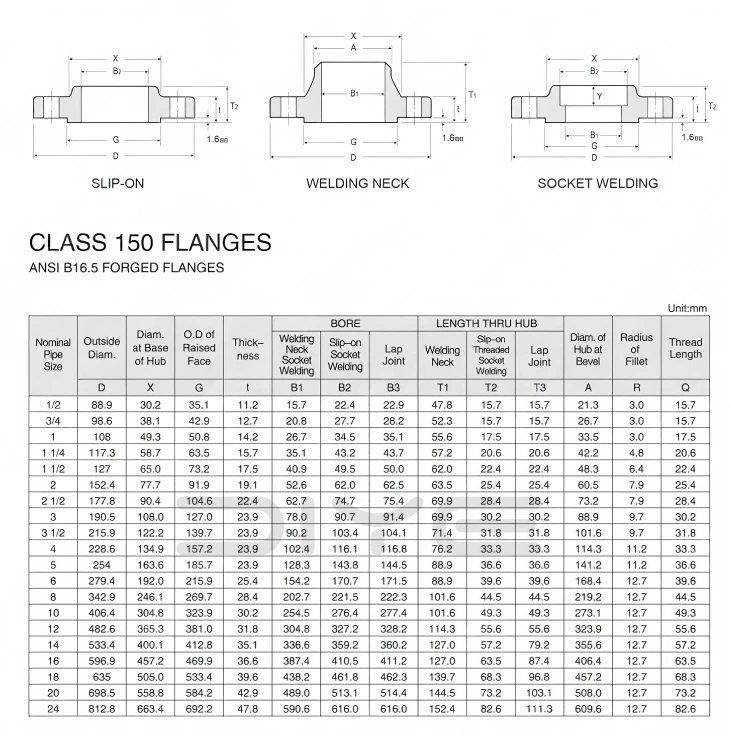

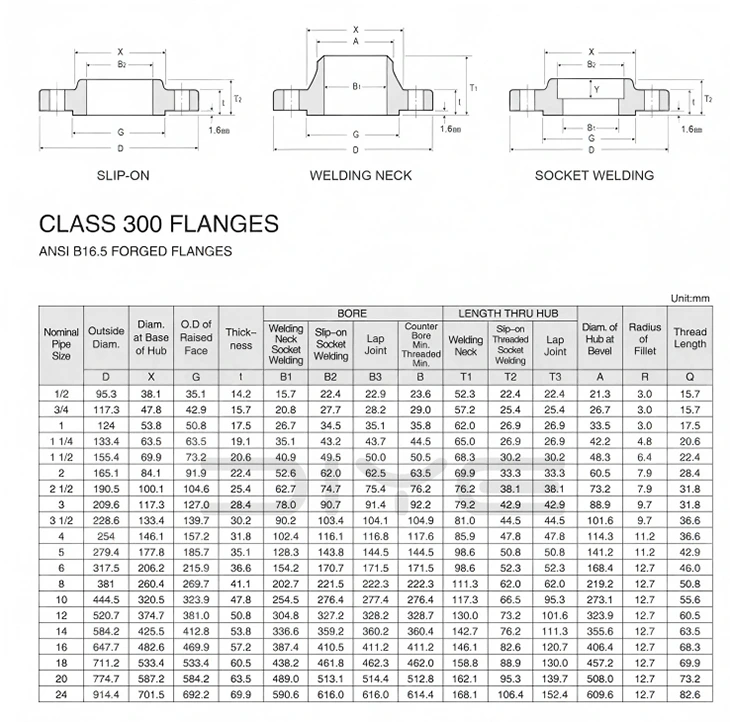

ຕົວກໍານົດການດ້ານວິຊາການ

FAQ

ຖາມ: ຫ້ອງຮຽນ flange ມາດຕະຖານອາເມລິກາແລະມາດຕະຖານຈີນ PN ສາມາດແລກປ່ຽນກັນໄດ້ບໍ?

A: ພວກເຂົາບໍ່ສາມາດແລກປ່ຽນໂດຍກົງໄດ້. Class ຫມາຍເຖິງການປະເມີນຄວາມກົດດັນມາດຕະຖານອາເມລິກາ, ເຊິ່ງແຕກຕ່າງຈາກລະບົບຄວາມກົດດັນໃນນາມ PN. ເສັ້ນຜ່າສູນກາງນອກ, ຮູປະຕູ, ແລະຂະຫນາດຂອງພື້ນຜິວຜະນຶກບໍ່ກົງກັນ, ແລະການຜະສົມຜະສານແລະການເຊື່ອມຕໍ່ພວກມັນຖືກຫ້າມຢ່າງເຂັ້ມງວດ.

Q: NPS ໃນ flanges ມາດຕະຖານອາເມລິກາແມ່ນຫຍັງ? ມັນກົງກັບ DN ແນວໃດ?

A: NPS ຫມາຍເຖິງເສັ້ນຜ່າສູນກາງມາດຕະຖານອາເມລິກາ (ນິ້ວ). ຕົວຢ່າງ, NPS2 = DN50. ນີ້ແມ່ນສໍາລັບການອ້າງອີງເທົ່ານັ້ນ. ໃນລະຫວ່າງການຕິດຕັ້ງແລະຄໍາສັ່ງ, NPS + Class ຕ້ອງໄດ້ຮັບການປະຕິບັດຕາມຢ່າງເຂັ້ມງວດ, ແລະ DN ດຽວບໍ່ສາມາດອີງໃສ່ໄດ້.

Q: ຄວາມແຕກຕ່າງລະຫວ່າງ WN ແລະ SO flanges ແມ່ນຫຍັງ?

A: WN neck-weld flange: forging ຄໍຍາວ, ການເຊື່ອມໂລຫະ penetration ຢ່າງເຕັມທີ່, ທົນທານຕໍ່ອຸນຫະພູມສູງແລະຄວາມກົດດັນສູງ, ທົນທານຕໍ່ການສັ່ນສະເທືອນ, ໃຊ້ສໍາລັບທໍ່ຕົ້ນຕໍ, ເຮືອຄວາມກົດດັນ, ສື່ມວນຊົນ flammable ແລະລະເບີດ;

SO neckless butt-weld flange: ການເຊື່ອມໂລຫະສຽບຄໍສັ້ນ, ການຕິດຕັ້ງງ່າຍດາຍ, ຄ່າໃຊ້ຈ່າຍຕ່ໍາ, ພຽງແຕ່ເຫມາະສົມສໍາລັບຄວາມກົດດັນຂະຫນາດກາງແລະຕ່ໍາ, ອຸນຫະພູມປົກກະຕິ, ທໍ່ຂະບວນການທໍາມະດາ.

Q: ທໍ່ເຫລໍກປະເພດໃດທີ່ຄວນໃຊ້ກັບ flanges ມາດຕະຖານອາເມລິກາ?

A: ເຫຼັກກາກບອນໃຊ້ ASTM A106/A53 ທໍ່ seamless ມາດຕະຖານອາເມລິກາ; ສະແຕນເລດໃຊ້ທໍ່ຊຸດ ASTM A312.
